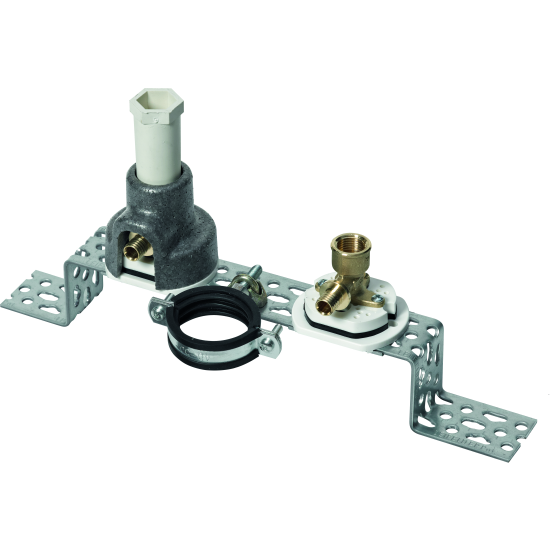

Vom Fraunhofer Institut geprüfter Schallschutz für alle Wandscheiben mit 40mm Lochabstand, passend für die LEIFELD Schiene, ...

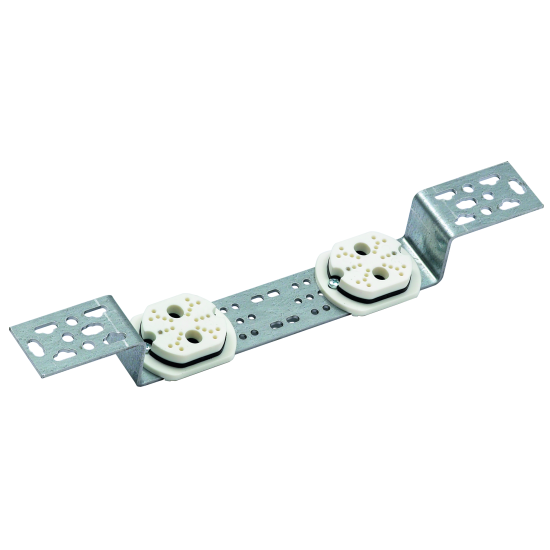

... den LEIFELD Multihalter, ...

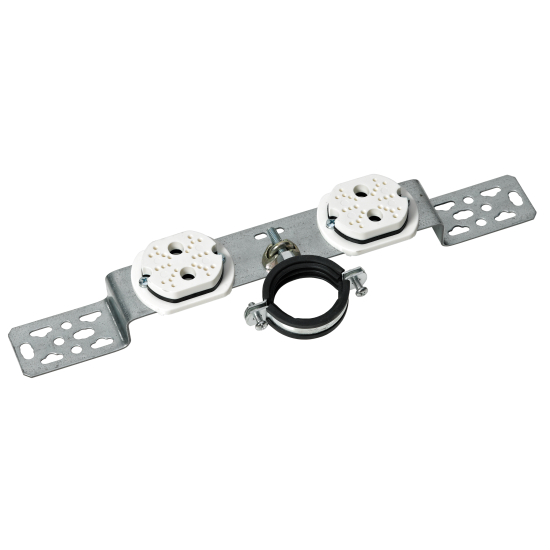

... den LEIFELD Stichmaßhalter ...

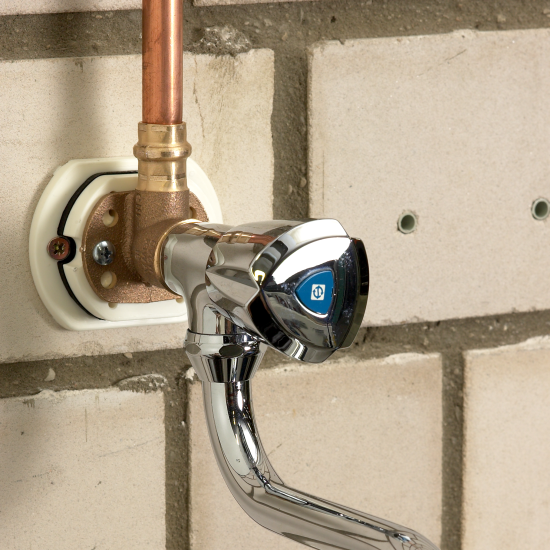

... und auch einzeln verwendbar!
Befestigen Sie den LEIFELD Schalltrenner verdrehsicher mit einem LEIFELD Fixierplättchen. Benutzen Sie entweder Art.Nr. 1280 und zwei 4,8 x 16mm Blechschrauben Art.Nr. 1075 oder ....

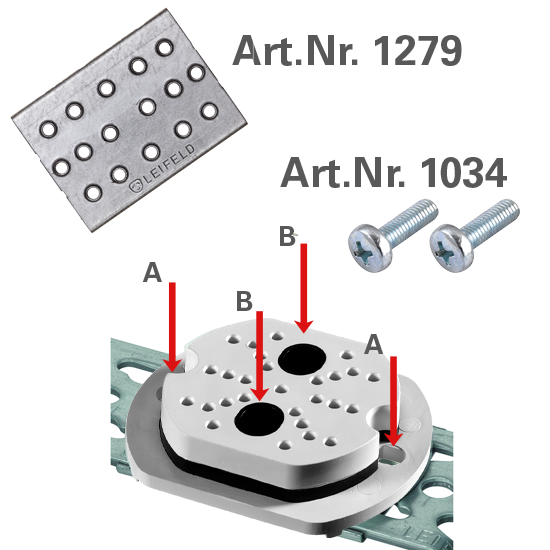

... Art.Nr.1279 und zwei M5 x 16mm Linsenkopfschrauben Art.Nr. 1034. Gesichert entweder durch die Außen- (A) oder Innenlöcher (B).

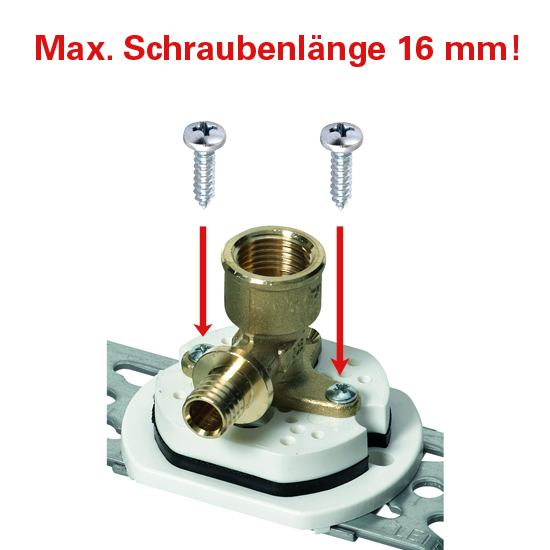

Die Wandscheiben mit zwei Blechschrauben, entweder 4,2 x 16mm Art.Nr. 1074 oder 4,8 x 16mm Art.Nr. 1075 befestigen. Wichtig: Max. Schraubenlänge 16mm!

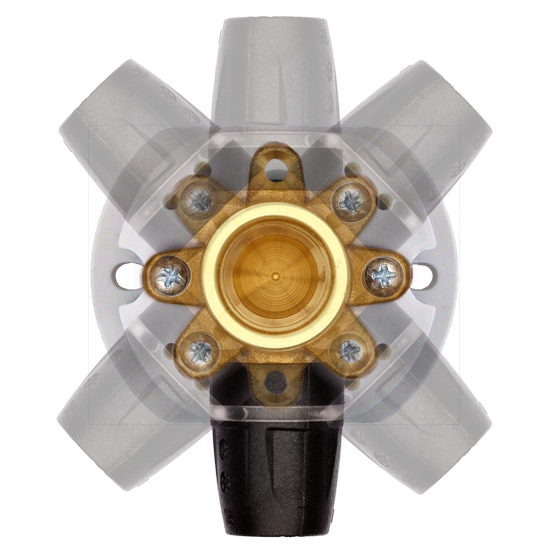

Wandscheiben können in 45° Schritten auf den LEIFELD Schalltrenner montiert werden.

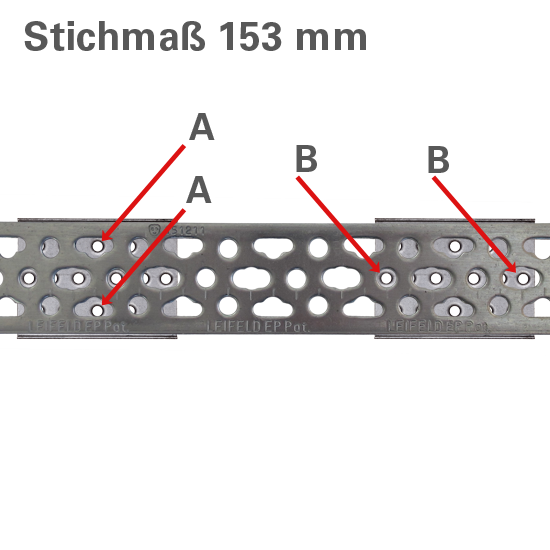

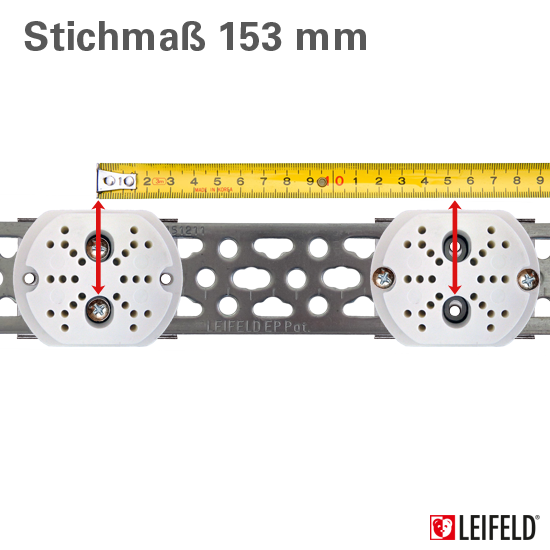

Um das Stichmaß 153 mm zu erreichen, muss ein LEIFELD Schalltrenner durch die inneren Löcher des LEIFELD Schalltrenners und die Längslöcher (A) der LEIFELD Schiene befestigt werden. Der andere LEIFELD Schalltrenner wird durch die Außenlöcher (B) befestigt.

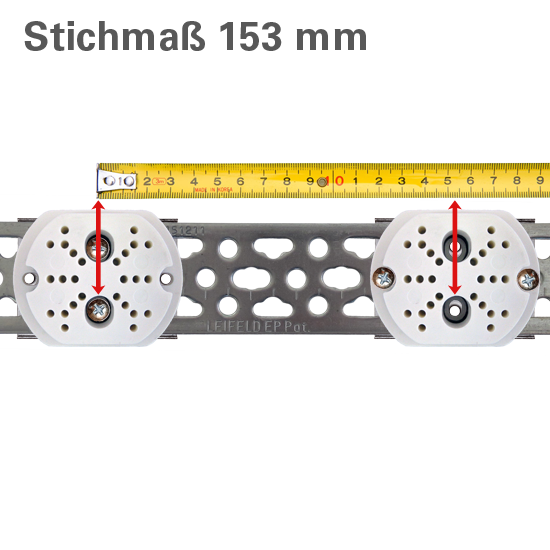

Überprüfen Sie das Stichmaß153 mm und drehen Sie die Schrauben fest. Fertig!

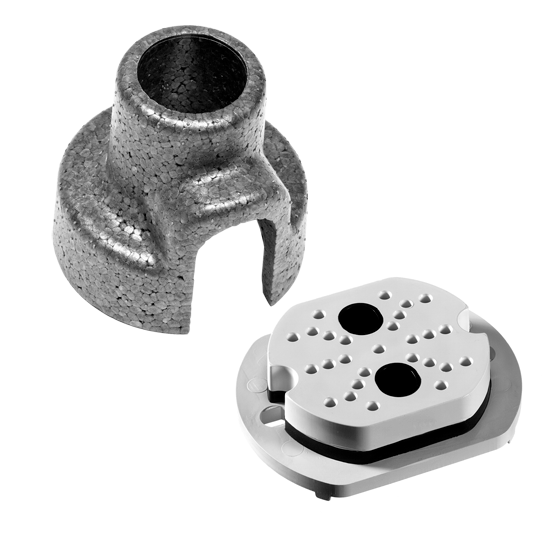

Um die Installation zu schützen, fügen Sie die LEIFELD Iso-Kappe Art.Nr. 1295 hinzu.
